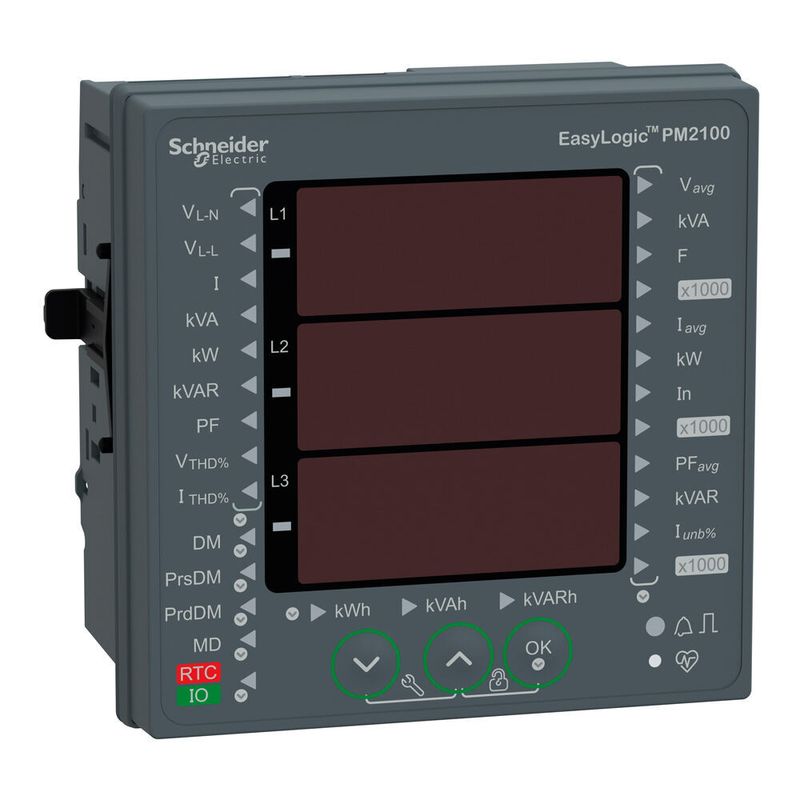

Multimedidor EasyLogic PM2120 LED de 7 Segmentos METSEPM2120 Schneider

Este dispositivo é um medidor de potência de montagem em painel ou embutida com um tamanho de moldura de 96 mm por 96 mm com 3 linhas de display LED vermelho brilhante de 4 dígitos e 14,2 mm de altura. O medidor mede a energia ativa de acordo com a classe de precisão Classe 1.0 em conformidade com a norma IEC 62053-21 com taxa de amostragem de 64 amostras por ciclo. Capaz de medir todos os três vetores de potência e energia como Ativo, Aparente e Reativo ao lado de Tensões, Corrente, Frequência e Fator de Potência. Mais a distorção harmônica total e harmônicos individuais até a 15ª ordem harmônica. O medidor funcionará na frequência de rede de 50 Hz ou 60 Hz e aceita tensões de alimentação de controle universal variando de 44 a 300 V de linha a tensões neutras CA ou CC. A corrente nominal para este medidor é de entrada 1A ou 5A. ele suporta até 13 tipos diferentes de esquemas de fiação em tipos de configuração monofásica, bifásica ou trifásica. A faixa de tensão de medição entre as fases é de 35 a 480 V linha a linha CA de 45 a 65 Hz, enquanto é de 20 a 277 V entre linha e neutro. Possui porta de comunicação RS485 sobre protocolo Modbus RTU. As dimensões do produto são as seguintes: largura 3,78 pol (96 mm), profundidade 2,16 pol (54 mm), altura 3,78 pol (96 mm) e peso do produto 10,58 onças (300 g).

Especificações Técnicas

Modelo	PM2120
Tipo do Display	LED de 7 Segmentos
Alimentação	44 a 277 V
Frequência	50 a 60 Hz
Corrente de Medição	5 a 6000 mA
Tensão de Medição	35 a 480 VCA entre fases 20 a 277 VCA entre fase e neutro 480 a 999000 VCA com VT externo
Frequência de Medição	45 a 65 Hz
Protocolo	Modbus RTU
Precisão	Potência aparente +/- 1 % Energia ativa +/- 1 % Energia reativa +/- 1 % Potência ativa +/- 1 % Tensão +/- 0,5% Fator de potência +/- 0.01 Corrente +/- 0,5% Frequência +/- 0,05%
Classe de Precisão	Classe 0.5S
